Escalas para medir el voltaje de una pila, una fuente de poder, un toma corriente

Pasos para medir el voltaje en una pila, como es corriente continua por que siempre mantiene la misma polaridad.

1. se enciende el tester

2. colocamos la llave selectora del multímetro en el bloque “DCV” siglas correspondientes a: Direct Current Voltage, lo que traducimos como Voltaje de Corriente Continua, puesto que la pila constituye un generador de corriente contínua.

3. Colocamos la punta roja en el electrodo positivo de la pila, la punta negra en el negativo, la llave selectora en la posición “2,5“ y efectuamos la medición.

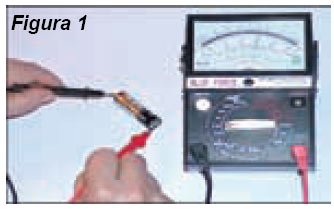

4. Lo vemos en la figura 1. La llave selectora indica el valor máximo que podemos medir de tensiones continuas en volt. Como hemos seleccionado 2,5 Volt, entonces la escala que tiene como máximo valor el número “250”, se transformará en un valor máximo de 2,5 Volt, luego, en la misma escala:

El número 200 equivale a: 2 Volt
150 equivale a: 1,5 Volt
100 equivale a: 1 Volt
50 equivale a: 0,5 Volt

• Para medir una fuente de poder

se coloca el selector en corriente continua como se debe saber que las corrientes de una fuente de poder no pasan de los 20 el selector se coloca en este.


luego se conecta la fuente y se puentea(se coloca un pedazo de cable entre el negro y el verde

después la punta negra del tester la metemos en el orificio del cable negro pues este quiere decir tierra y la roja la vamos intercambiando


ej: negro con amarillo, negro con azul y de acuerdo con la siguiente tabla se verifican los valores exactos

• Para medir toma corriente

el voltaje que pasa por el toma corriente es alterno entonces se coloca el selector en AC y se coloca en 200 pues se sabe que el voltaje que pasa por este es de 110


después se insertan las agujas en los orificios del toma y se verifica la medida para ver si esta bien o mal
